一體式氣動打標機又名，臺式一體氣動打碼機，臺式單片機氣動打標機，一體式氣動刻字機，一體式氣動刻碼機，一體式氣動刻標機等。
一體式氣動打標機的原理是單片機專用主板控制氣源，打印針由集成式單片機專用控制器的智能控制，在工件上打印標記，特點是即時輸出、有較大深度，因此特別適合打各種批號等需要經常變動的標識。上海熱歐實業有限公司自行研發生產的S系列一體式氣動打標機均采用韓國SBC直線導軌，7寸觸摸式屏幕，中等集成化一體式打標機專用主板。本機型絕對適合小批量和對打標精度要求不太高的用戶使用。
臺式簡易型一體式氣動打標機S-13參數介紹：
臺式 一體氣動打碼機 S-13 參數介紹 | |||
特別適用 | 小批量和對精度要求不太高的用戶 | 沖擊頻率 | 大于200 Hz |
運行系統 | 7寸顯示屏，單片機專用主板，內置多功能中文和英文界面打碼機軟件，無需外接電腦；同時可外接電腦使用，雙用系統 | 多種字體 | 多種字體可選，可加載 |
軟件系統 | 熱歐X6單片機版工業標記刻印系統 | 圖形編輯 | 第三方軟件編輯后，轉換成SLG |

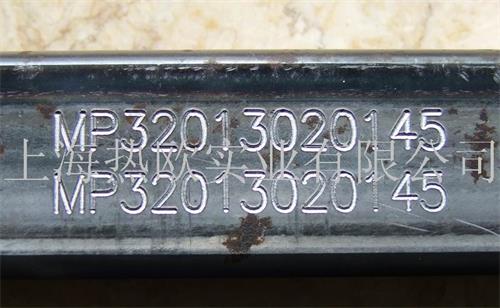

打印內容 | 各種字符、流水號、VIN碼及圖形防偽標記 | 文字編輯 | 同時提供各類標記文字改型編輯 |
| 電腦版可支持打印條形碼掃描器讀取的字符 | 圖形轉換 | 第三方軟件編輯后，轉換成SLG |
打印范圍 | 140×80 mm（可以根據要求定做） | 數據檢索 | 將每天打印內容存檔，隨時檢索歷史打印數據 |
| 可外接圓周夾具（另購），進行圓弧打標 | 自動記憶 | 自動記憶設定的狀態、流水號數 |
重復打印精度 | <0.05 mm=""> | 自動對比 | 自動對比流水號、VIN碼，提示重復 |
打印深度 | 0.02～1 mm 可調 | 文字定位 | 提供鼠標拖動、方向鍵移動及坐標輸入 |
工件硬度 | 〈HRC60 | 自動保存 | 自動提示文件保存 |
打印速度 | 每秒可達2個字符 (2mm字高字母或數字) | 模擬顯示 | 7寸觸摸屏，可直接在屏幕上觀察標記效果 |
打印方向 | 可選上、下、左、右、及管弧面、扇形 | 運行直觀 | 屏幕顯示即時運行路線 |
適用工件 | 各種材質、形狀、尺寸 | 可連續工作 | ＞24小時 |
輸入方式 | 手工、自動流水號遞增（可設定遞增數） | 符合標準 | 可打印國家『車輛識別代號管理規則』中規定的VIN代碼?？勺詣?dòng)統計打印內容可滿足ISO9001－9002質量體系認證對產品可標識性、追溯性的要求 |
電壓／功率 | 220V 50Hz ±10％ 約200 W | 外包裝木箱尺寸 | 700（寬）*600（深）*880（高）(單位：mm) |
氣源壓力 | >=0.7 Mpa（實際使用0.2 ~ 0.6 Mpa） | 總 重 | 80 KG |
工作溫度 | 5~45度 | 凈 重 | 70 KG |
臺式 一體氣動打碼機 S-13 主要部件配置表 | ||||
序號 | 子系統名稱 | 規格型號 | 產地/品牌 | 數量 |
1 | XY驅動器 | 2M420 | 定制 | 2 |
2 | 控制主板 | OMYDPJ | 熱歐 | 1 |
3 | 電磁閥 | 35A-ACA | MAC | 1 |
4 | 工業級開關電源 | 100W | 明緯衡孚 | 1 |
5 | XY步進電機 | 定制型 | 上海 | 2 |
6 | 濾水調壓閥 | AFR2000 | AIRTAC | 1 |
7 | 同步帶 | 140*80 | FULONG | 2 |
8 | 打印針 | 2、3、4 mm可選 | 硬質合金針芯 | 2 |
9 | 中高等強度直線導軌 | 140×80 mm | PMI20 | 2 |
